Grapas para cable de acero: tipos, selección e instalación

¿Sabías que una grapa mal seleccionada o mal instalada puede reducir hasta en un 20% la eficiencia del cable y provocar fallas catastróficas bajo carga? Por ello, es importante conocer los criterios de selección, materiales, capacidades de carga y procedimientos de instalación que cumplen con las normas internacionales ASME B30.26 y ASME B30.9.

¿Qué son las grapas para cable de acero y para qué sirven?

Las grapas para cable de acero -también conocidas como perros, abrazaderas o nudos- son dispositivos mecánicos compuestos por una base (silla o yugo), un perno en forma de “U” y dos tuercas.

Su función es formar terminaciones tipo ojal -generalmente alrededor de un guardacabo- o empalmar dos cables para crear puntos de anclaje seguros sin necesidad de soldadura ni equipos especiales de prensado.

Se utilizan en:

• Estrobos de cable de acero para izaje de cargas
• Líneas de vida y sistemas de protección contra caídas
• Amarres en construcción, minería, agricultura y obra civil
• Tensores en torres, antenas, invernaderos y estructuras temporales
• Aplicaciones marinas y ambientes corrosivos (versión inoxidable)

A diferencia de un casquillo prensado -que requiere maquinaria hidráulica- la grapa puede instalarse en campo con herramientas básicas, lo que la convierte en la solución más versátil para terminaciones reemplazables o de campo.

Tipos de grapas para cable de acero según material

El material de fabricación define directamente la capacidad de carga, la resistencia a la corrosión y la aplicación recomendada. En CAESA, contamos con los siguientes materiales:

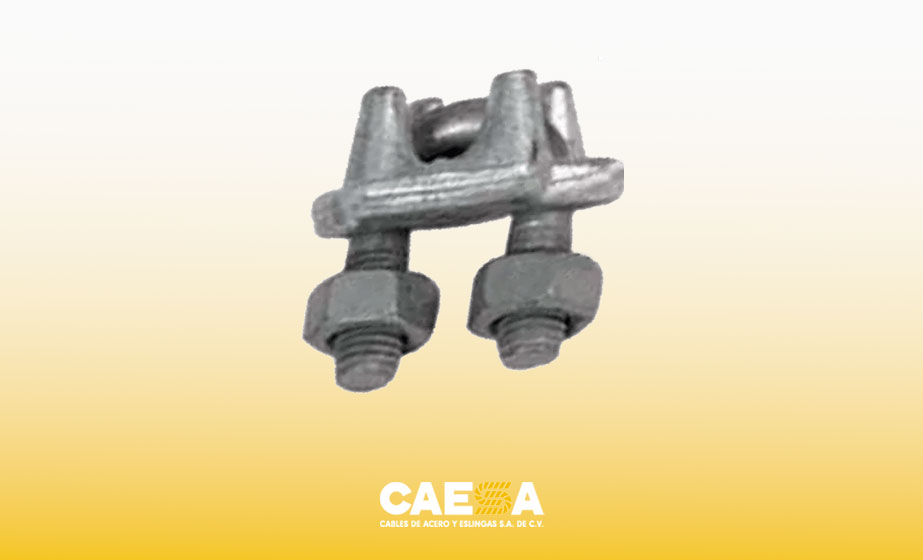

Hierro maleable

Son grapas económicas pensadas para sujeción ligera, no para trabajos con tensión sostenida. Su resistencia es limitada y no deben emplearse en izaje de carga ni en líneas de vida. Aplicaciones típicas: amarres decorativos, agricultura, fijaciones temporales en bajo riesgo.

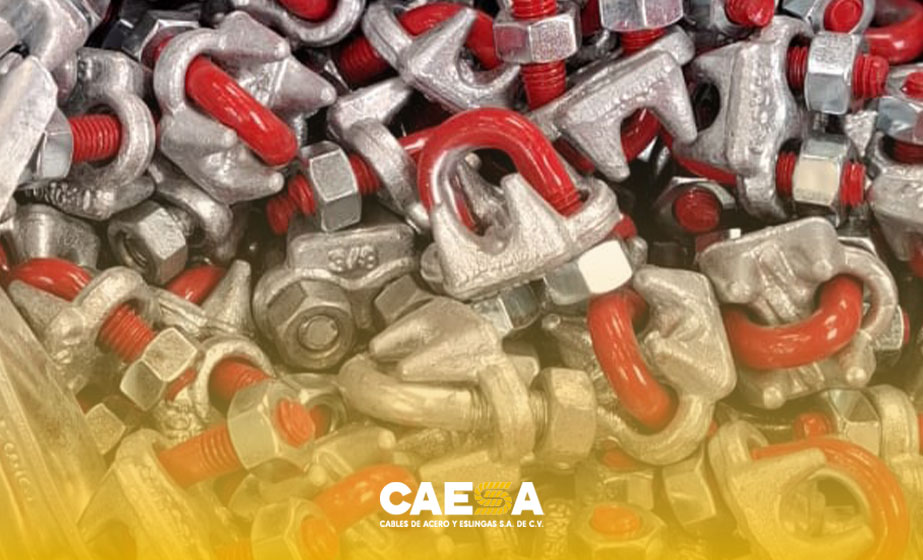

Acero forjado (galvanizado)

La opción estándar de la industria para sujeción bajo tensión. El proceso de forjado le confiere alta resistencia mecánica, y el galvanizado por inmersión en caliente protege contra la corrosión atmosférica. Es el material recomendado para estrobos, eslingas y aplicaciones de izaje.

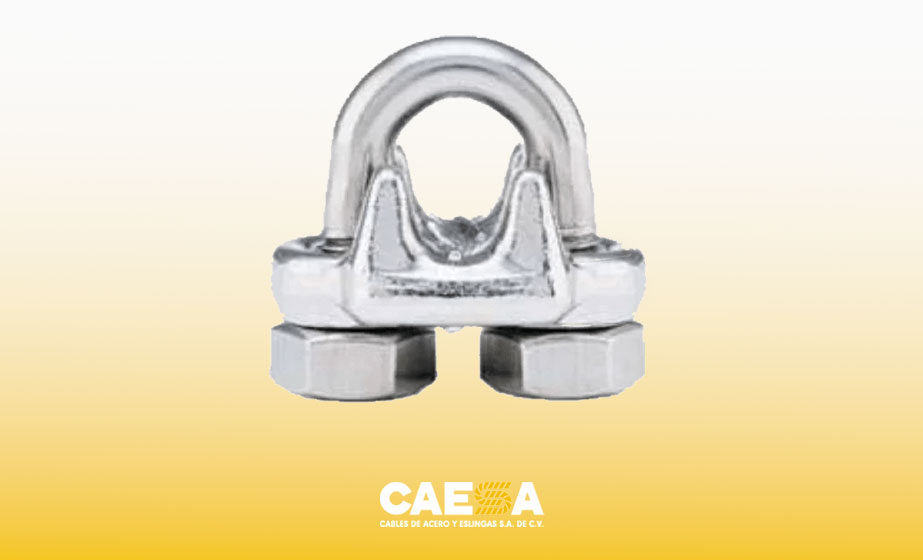

Acero inoxidable

Diseñado para ambientes severos: marinos, químicos, alimentarios y de alta humedad. Ofrece la máxima protección a la intemperie sin sacrificar resistencia mecánica. Es la elección obligada en plataformas costa afuera, plantas de tratamiento, salinas y procesos sanitarios.

Acabados disponibles

En CAESA clasificamos los acabados según el nivel de protección requerido:

• Pintado: poca protección a la intemperie.
• Galvanizado: mayor protección contra la intemperie.
• Inoxidable: máxima protección a la intemperie.

Si tu aplicación requiere soportar tensión real, descarta el hierro maleable y opta por perros de acero forjado. Para ambientes corrosivos, el acero inoxidable es la única elección segura a largo plazo.

Capacidades de carga y normas aplicables

Las grapas, junto con argollas, ganchos y grilletes, deben seleccionarse según el peso a soportar y el número de brazos del estrobo. Las normas internacionales clave que lo regulan son:

• Norma ASME B30.9: rige el diseño, fabricación, inspección y uso seguro de eslingas (incluyendo eslingas de cable de acero).
• Norma ASME B30.26: aplica específicamente a herrajes de izaje (grilletes, argollas, ganchos, perros, swivels y tornillos de ojo).

Ambas normas trabajan con un factor de seguridad mínimo de 5:1, lo que significa que la carga máxima de trabajo (WLL) es cinco veces menor que la carga de ruptura del componente.

Ejemplo práctico

Si necesitas levantar 15 toneladas, debes seleccionar:

Configuración del estrobo	Diámetro de cable recomendado	Capacidad de gancho/grillete por brazo
1 brazo	1 3/4″	15 ton
2 brazos a 30°	1″	7.5 ton cada uno
3 brazos a 15°	7/8″	3 ton cada uno
4 brazos a 15°	3/4″	3-5 ton cada uno (recomendado 5 ton)

La regla de oro: todos los accesorios auxiliares (grapas, grilletes, ganchos, argollas) deben ser compatibles con la capacidad del estrobo. Una cadena de izaje es tan fuerte como su eslabón más débil.

¿Cuántas grapas se necesitan según el diámetro del cable?

Esta es probablemente la pregunta más frecuente -y la más mal contestada- en obra. El número mínimo de grapas no es opcional: está definido por norma y depende del diámetro del cable.

Diámetro del cable	N° mínimo de grapas	Espaciamiento entre grapas	Torque típico (lb-ft)
1/8″	2	6 × diámetro del cable	4.5
3/16″	2	6 × diámetro del cable	7.5
1/4″	2	6 × diámetro del cable	15
5/16″	2	6 × diámetro del cable	30
3/8″	2	6 × diámetro del cable	45
1/2″	3	6 × diámetro del cable	65
5/8″	3	6 × diámetro del cable	95
3/4″	4	6 × diámetro del cable	130
7/8″	4	6 × diámetro del cable	225
1″	5	6 × diámetro del cable	225
1 1/8″	6	6 × diámetro del cable	225
1 1/4″	7	6 × diámetro del cable	360
1 1/2″	8	6 × diámetro del cable	360

Nota importante: la eficiencia de una terminación con grapas correctamente instaladas es del 80–90% de la resistencia del cable. Si se utiliza una polea en lugar de guardacabo, debe agregarse una grapa adicional al número mínimo de la tabla.

¿Cómo seleccionar la grapa correcta?

1. Verifica el diámetro exacto del cable

La grapa debe coincidir perfectamente con el diámetro nominal del cable de acero para asegurar un ajuste correcto y evitar deslizamientos o daños en la instalación.

2. Elige el material adecuado según el entorno

El tipo de material influye directamente en la resistencia y durabilidad de la grapa:

• Hierro maleable: recomendado para aplicaciones sin tensión crítica.
• Acero forjado galvanizado: ideal para uso general y exteriores.
• Acero inoxidable: mejor opción en ambientes húmedos o corrosivos.

3. Confirma la cantidad mínima de grapas necesarias

La cantidad de grapas depende del diámetro del cable y de las especificaciones normativas. Utilizar menos piezas de las requeridas puede comprometer la seguridad de la unión.

4. Selecciona un guardacabo compatible

El guardacabo ayuda a proteger el ojal del desgaste y la deformación causada por la tensión y la fricción del cable. Debe ser del tamaño correcto para funcionar adecuadamente.

5. Utiliza un torquímetro calibrado

El apriete correcto es fundamental para evitar aflojamientos o sobrepresión en el cable. Un torquímetro calibrado garantiza que cada grapa quede ajustada conforme a las especificaciones recomendadas.

6. Implementa un programa de inspección

Realizar inspecciones periódicas permite detectar desgaste, corrosión o aflojamiento de las grapas. Lo ideal es contar con un programa documentado basado en la normativa ASME B30.26.

¿Cómo se colocan las grapas en un cable de acero?

Paso 1: Dobla el cable alrededor del guardacabo

Forma el ojal pasando el cable alrededor de un guardacabo metálico (rozadera). El guardacabo protege el cable de la fricción y mantiene el radio mínimo de curvatura, prolongando significativamente la vida útil del estrobo.

Paso 2: Instala la primera grapa cerca del extremo muerto

Coloca la primera grapa a una distancia del extremo del cable igual al ancho de la base de la grapa. El perno en “U” siempre debe apretar el extremo muerto (la parte corta y libre), mientras que la silla o base descansa sobre el extremo vivo (la parte que recibe la carga).

Invertir esta posición reduce drásticamente la eficiencia de la terminación y puede provocar deslizamientos. Aprieta las tuercas uniformemente, alternando entre ambas, hasta alcanzar el torque recomendado de la tabla.

Paso 3: Instala la segunda grapa lo más cerca posible del guardacabo

Coloca la segunda grapa lo más próxima posible al guardacabo -sin tocarlo- manteniendo la misma orientación (perno en U sobre el extremo muerto). Aprieta con torquímetro alternando tuercas.

Paso 4: Distribuye las grapas adicionales con espaciamiento uniforme

Cuando la tabla exija tres o más grapas, distribuye las restantes con un espaciamiento de 6 veces el diámetro del cable entre cada una. Tensa el cable flojo antes del apriete final y aplica torque de forma alternada.

Paso 5: Aplica carga de prueba y vuelve apretar

Aplica al ensamble una carga de prueba igual o mayor a la carga real de trabajo. Después de la prueba, revisa y vuelve a apretar todas las tuercas al torque especificado, ya que el cable tiende a asentarse bajo la primera carga.

Errores comunes a evitar

• Instalar la silla sobre el extremo muerto (invertido).
• Usar menos grapas de las indicadas por norma.
• No utilizar guardacabos en los ojales.
• Apretar las tuercas con llave de mano sin verificar torque.
• Reutilizar grapas previamente cargadas hasta fluencia.
• Mezclar tamaños de grapa con diámetros de cable distintos.

Inspección y mantenimiento de grapas para cable de acero

Inspección previa al uso (cada turno)

• Verificar que las tuercas estén apretadas al torque correcto.
• Buscar deformación visible en la silla, perno o tuercas.
• Confirmar que no haya corrosión severa, fisuras ni grietas.
• Validar que el cable no muestre deslizamiento en la terminación.

Inspección periódica documentada (mensual o trimestral)

• Verificar identificación y trazabilidad del herraje.
• Aplicar torquímetro y re-apretar si es necesario.
• Revisar el guardacabo: no debe estar aplastado ni desplazado.

Criterios de retiro de servicio

Retira de inmediato cualquier grapa que presente:

• Fisuras visibles en silla o perno.
• Deformación permanente o desgaste superior al 10% de la sección original.
• Roscas dañadas que impidan alcanzar torque.
• Corrosión con pérdida significativa de material.
• Cualquier modificación, soldadura o reparación no autorizada por el fabricante.

Adquiere tus grapas para cable de acero en CAESA

Las grapas para cable de acero son piezas pequeñas con responsabilidades enormes. En Cables de Acero y Eslingas ofrecemos una línea completa de grapas, grilletes, argollas, ganchos forjados y terminales que cumplen con las normativas de izaje y sujeción industrial.

Solicita nuestro catálogo completo de accesorios de carga e izaje o contacta a nuestro equipo técnico para recibir asesoría personalizada en la selección del herraje correcto según el diámetro de cable, capacidad de carga y ambiente operativo de tu aplicación.

Preguntas Frecuentes

¿Se pueden reutilizar las grapas para cable de acero?

No es lo más recomendable en aplicaciones críticas o de izaje. Las grapas que ya estuvieron sometidas a carga pueden presentar deformaciones, desgaste en las roscas o pérdida de capacidad de apriete, comprometiendo la seguridad de la instalación.

¿Qué pasa si el cable comienza a deslizarse después de la instalación?

El deslizamiento suele indicar un torque insuficiente, una cantidad incorrecta de grapas o una instalación invertida. En estos casos, se debe detener inmediatamente el uso del sistema, reajustar las grapas y verificar nuevamente toda la terminación.

¿Las grapas sirven para cualquier tipo de cable de acero?

No. Las grapas deben seleccionarse considerando el diámetro, construcción y aplicación del cable. Algunos cables especiales o compactados pueden requerir terminales prensados u otros sistemas de fijación específicos.

¿Con qué frecuencia deben revisarse las grapas instaladas?

La frecuencia depende del nivel de uso y las condiciones de trabajo. En aplicaciones industriales o de izaje continuo, se recomienda realizar inspecciones visuales antes de cada uso y revisiones documentadas periódicas según el programa de mantenimiento.

¿Qué herramientas se necesitan para instalar correctamente una grapa?

Además de llaves mecánicas adecuadas, se recomienda utilizar un torquímetro calibrado para aplicar el apriete exacto especificado por el fabricante o la normativa correspondiente. Esto ayuda a garantizar una terminación segura y uniforme.
